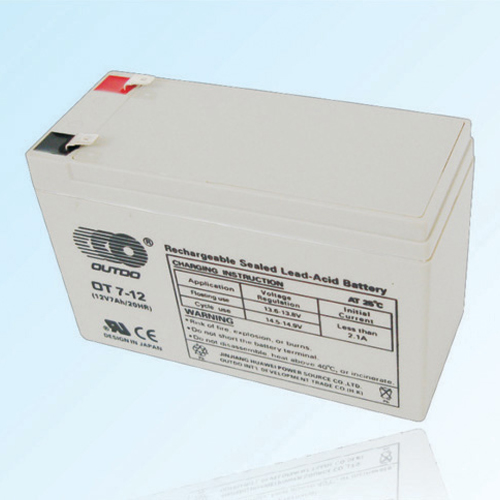

奧特多蓄電池OT7-12/12V7AH參數

  閥控式免維護密封鉛酸蓄電池已在大、中、小型UPS中廣泛使用,占據UPS總成本的1/4～1/2。據調查,正常使用蓄電池的壽命一般在5年左右,在使用末期約有50%左右的UPS故障與蓄電池有關。蓄電池的失效主要表現為個別電池存在落后或電池浮充電壓低,備電時間短(容量不足),需要電池啟動的UPS當市電異常后不能帶載啟動等。為保障UPS系統的正常運行,特別是針對蓄電池的狀況制定合理的維護方案是必要的。

  1 蓄電池浮充電壓監控

  (1)在中大型UPS中一般配備有監控儀,通過監控設定浮充電壓的上下限,做到隨時監控電池的健康狀態,發現異常及時進行處理。

  (2)用萬用表測量電池的浮充電壓。

  通過以上方法,參照YD/T799-2002《通信用閥控式密封鉛酸蓄電池》標準,電池在浮充狀態下浮充電壓偏差不大于480mV(12V電池),如測試電壓偏差大,則需要考慮改成均充模式后再進行觀察和測試,如轉成浮充后仍沒有改觀,則需要考慮采用以下方法進行檢測核實。

  2 蓄電池的容量測試

  一般情況下在對蓄電池進行定期容量測試時,可選擇以下幾種容量測試方法。

  2.1 離線式測量法(在條件允許的情況下)

  (1)將蓄電池組充滿電后脫離UPS靜置1h,在環境溫度為25℃±5℃的條件下外接(智能)假負載的方式,采用10小時放電率進行放電測試。

  (2)放電開始前應測量蓄電池的端電壓、環境溫度、時間。

  (3)放電期間應測量記錄蓄電池的端電壓、放電電流、室內溫度,測量時間間隔為1h,放電電流波動不得超過規定值的1%。

  (4)放電期間應測量記錄蓄電池的端電壓及室溫,測量時間間隔為1h。在放電期末要隨時測量,以便準確確定達到放電終止電壓的時間。

 (5)放電電流乘以放電時間即為蓄電池組的容量。蓄電池按10小時率放電時,如果溫度不是25℃時,則應將實際測量的容量按照下式換算成25℃時的容量Ce:

  Ce=Cr/[1+K(t-25℃)] (1)

  式中:t—放電時的環境溫度

  K—溫度系數(10小時率放電時,K=0.006/℃;

  3小時率放電時,K=0.008/℃;1小時率放電時,K=0.01/℃)

  (6)放電結束后,要對蓄電池組進行充電,充入電量為放出電量的1.2倍以上。

  2.2 在線式測量法

  (1)在直流供電系統中,調整UPS輸出電壓至保護電壓,由蓄電池對實際負載供電,在放電中找出蓄電池組中電壓最低、容量最差的一只蓄電池作為容量試驗對象。

  (2)打開UPS對蓄電池組進行充電,等蓄電池組充滿電后穩定1h以上。

  (3)對(1)中放電時找出最差的那只蓄電池進行10小時率放電試驗。放電前后要測量、記錄該蓄電池的端電壓、溫度、放電時間和室溫。以后每隔1h測量記錄一次,放電快到終止電壓時,應隨時測量記錄,以便準確記錄放電時間。

  (4)放電電流乘以放電時間即為蓄電池組的容量。如果室溫不是25℃時,則應按照式(1)換算成25℃時的容量。

  (5)放電試驗結束后,用充電機對該只蓄電池進行補充電,恢復其容量。

  (6)根據測量記錄數據繪制放電曲線。

  2.3 核對性放電試驗法

  為了能隨時掌握蓄電池組的大致容量,進行核對性放電試驗是必要的,其方法是:

  (1)在直流供電系統中,調整UPS輸出電壓至保護電壓,由蓄電池對實際負載供電。蓄電池組放電前后要測量記錄每只電池的端電壓、溫度、室溫和放電時間。放出額定容量的30%～40%為止。

  (2)放電結束后,要對蓄電池進行充電,充入電量為放出電量的1.2倍以上。

 (3)根據測量記錄的數據繪制放電曲線,留作以后再次測量時比較。

  說明:

  (1)對于UPS供電系統的蓄電池組,不建議采用離線式測量法進行容量測試。

  (2)進行在線式測量法和核對性容量試驗時,對于本身具備蓄電池放電測試功能的UPS設備,需要開啟蓄電池放電檢測功能對蓄電池進行放電試驗。對于沒有該功能的UPS,需要關斷其交流輸入電源,進行放電試驗。

  2.4 注意事項

  (1)在容量測試期間保證系統運行是非常重要的,因此在做容量試驗時應提前了解市電有無計劃性停電,備用發電機組應處于良好狀態。

  (2)在進行蓄電池容量放電試驗前,應用萬用表、內阻儀、電導儀對蓄電池的性能進行一次預防性檢測。

  (3)為保證容量測試的準確性,應采用專業蓄電池容量在線測試儀器和假負載進行測試。

  3 蓄電池啟動瞬間輸出大電流測試

  在實際使用過程中,后備式UPS由市電供電向逆變供電的切換時間要求小于7ms,一般設計為4～5ms。當市電供電異常,蓄電池必須在小于4～5ms時間內輸出負載所需的電流。如電池組中存在失效的電池,可能滿足以上端電壓和容量的要求,但在大電流放電時不合格,這種情況屬于存在隱患,電池已處于不合格狀態。由于蓄電池瞬間輸出大電流的特性只有在關閉市電時才能測試,因而在不清楚電池性能的情況下測試是有風險的,一般不建議進行這種檢測。
